サーボ弁用信号変換器

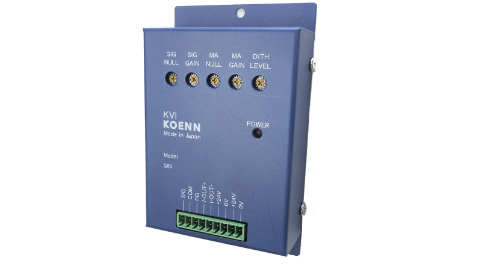

信号変換器 KVI series

PLCなど上位コントローラでフィードバックを含めたサーボ制御を行い、ノズルフラッパ型サーボ弁へ電流出力する場合に最適です。上位からの指令信号に合わせてサーボ弁へディザ付き電流を出力します。

標準価格：51,000円（税別）
価格は数量や条件などでご相談に応じます。

主な仕様
型　式
ブロック図
パネル面説明
結線方法

主な仕様

電　源	DC24V±10%
入力信号 (ひとつご指定ください)	1～5V、0～5V、0～10V、±10V 4～20mA、0～20mA、その他	電圧入力インピーダンス100kΩ 電流入力インピーダンス249Ω
出力定格電流	±100mA以下でご指定ください
周囲温度、湿度	0～+50℃、90％RH以下	結露なきこと
ディザー信号　周波数調整範囲　レベル調整範囲	200Hz　サイン波調整範囲は定格出力電流の20％p-p以内
外形寸法	70W✕120H✕28.5D（mm）	突起物含まず
質量	0.25kg

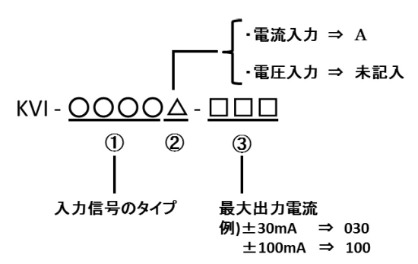

型式

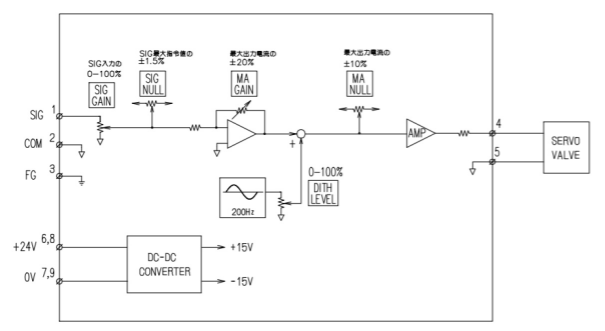

ブロック図

ブロック図

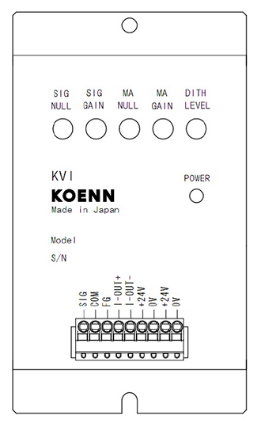

パネル面説明

パネル面説明

①SIG NULLトリマ: 入力信号のオフセット調整用、1回転トリマ
調整範囲：入力信号最大値の±1.5％
②SIG GAINトリマ: 入力信号レベルの調整用、1回転トリマ
調整範囲：入力信号の0-100％
③ MA NULLトリマ（出荷時調整済: 出力電流のオフセット調整用、1回転トリマ
調整範囲：最大出力電流の±10％

④ MA GAINトリマ（出荷時調整済）: 出力電流レベルの調整用、1回転トリマ
調整範囲：最大出力電流の±20％
⑤ DITH LEVELトリマ: ディザレベル調整用の1回転トリマ
調整範囲：最大出力電流の20％p-p以内
※出荷時はレベル0％（トリマ左いっぱい）です。

結線方法

差込プラグ（付属品）: PHOENIX CONTACT社製プラグ　FK MCP 1,5/9 ST 3,5 1939976

適応電線: 適合線サイズ
単　線： 0.2～1.5 mm2
より線： 0.2～1.5 mm2
棒端子： 0.25～0.75 mm2
AWG　： 24～16
推奨むき線長さ：10 mm

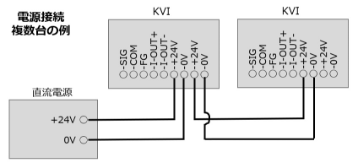

電源接続

: KVI に供給する電圧はDC24V で、電流値は1 台当り0.3A（サーボ弁の定格電流100mA として）です。
電源は+24V と0V の端子はそれぞれ2 つずつありますが、いずれの端子に結線することができます。
KVI を複数台並べて使用する場合は、渡り線として使用できます。

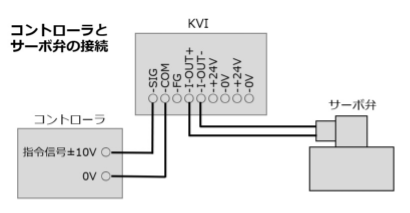

サーボ弁接続

: 上位コントローラからの指令信号（電圧または電流）をKVI のSIG-COM につなげます。サーボ弁とは、KVI のI-OUT+/-に結線します。この時にサーボ弁の極性（アクチュエータの動作方向）を間違えないようにしてください。
